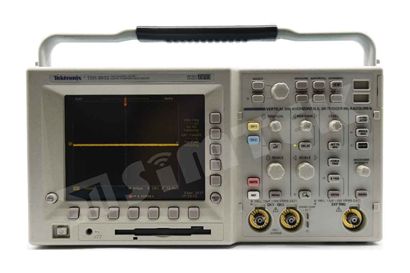

TDS3032 數位螢光示波器
DPO具有強度等級彩色顯示器,其提供關於信號幅度和寬度的出現頻率的信息。TDS3000系列圖形用戶界面提供了一種名為QuickMenu的新操作模式。只需按一個按鈕即可至主示波器控件。每個示波器都包含一個在示波器中運行的線上巡視盤。該磁盤概述了產品的操作和功能。
儀器詳細
產品規格
- 頻寬 300 MHz
- 通道 2
- 每個頻道的採樣率 2.5 GS/s
- BW限制 20,150 MHz
- 範圍 (/ div) 2 ns – 10 s/div
- 準確性 200 ppm
特點與優勢
- 採樣率高達5 GS / s
- 適用於所有型號的全VGA彩色LCD
- 內置軟盤驅動器,便於存儲和記錄
- 21自動測量
- 所有型號的Centronics埠標準,方便連接列印
- 9位垂直分辨率
- 多語言用戶界面
- QuickMenu用戶界面模式,操作簡單快捷
- 用於RS-232,GPIB,LAN或VGA通信埠的可選模組
- 高級觸發,例如4通道模型上的毛刺,寬度和邏輯標準
- 電信面具測試(TMT)
- 4通道模型頻率和諧波分析標準的快速傅里葉變換(FFT)
- 擴展視頻應用模組
- 支持提供自動縮放和單位的有源探頭,差分探頭和電流探頭
應用
- 電信製造業(ITU-T G.703和ANSI T1.102 [高達STS-1費率]標準的通過/失敗合規性的電信模板測試應用模組)
- 數字設計與調試
- 視頻設計和服務(視頻應用模組提供行數,HDTV和自定義視頻觸發,視頻顯示刻度,SDI到模擬視頻轉換,複合和分量輸出,視頻圖像識別和矢量示波器)
- 工業電子設計
- 電源設計
- 連接儀器(帶有RS-232的10Base-T LAN,GPIB和VGA模塊)
- 高度移動環境(可選電池組,方便現場使用或遠離工作台)
