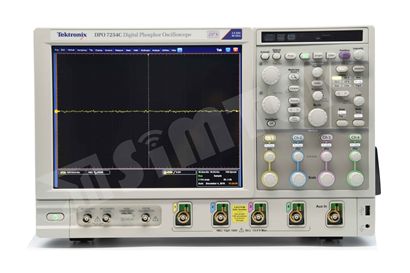

DPO7254C 數位螢光示波器

DPO7000C 數位螢光示波器系列可讓您透過單一儀器分析類比與串列匯流排訊號,迅速找出複雜設計中的問題並加以診斷。DPO7000C 系列提供一整套強大功能,可加快除錯的每一個階段。它還提供一套完整的觸發功能,包括矮波、突波、寬度、逾時、轉換、碼型、狀態、設定/保持違反、視窗、通訊以及串列碼型,協助您迅速找出事件,強化觸發可減少觸發點的觸發抖動。此模式下的觸發點可做為量測參考。每台 DPO7000C 系列示波器均隨附 DPOJET Essentials 抖動與眼圖分析軟體套件,其可擴充示波器的量測功能,以單擊即時擷取對連續時脈和資料週期進行量測。

儀器詳細

主要效能規格

  • MultiView Zoom™ 記錄長度多達 500 百萬點
  • >FastAcq® 最大波形擷取率 250,000 wfms/秒
  • FastFrame™ 分段記憶體擷取模式擷取率 >310,000 波形/秒
  • 使用者可選式頻寬限制濾波器提供更理想的低頻量測準確度



主要功能

  • Pinpoint® 觸發提供最彈性且效能最高的觸發功能,共有 1400 多種組合,足以處理任何觸發狀況
  • 視覺觸發與搜尋能夠準確限定觸發,找出複雜波形中的獨特事件
  • 進階搜尋和標記可找出整個波形中的特定事件
  • MyScope® 自訂控制視窗與右鍵功能表實現優異效率
  • 53 種自動量測、波形長條圖、快速傅立葉轉換分析,可簡化波形分析
  • TekVPI® 探棒介面支援具自動設定刻度和單位的主動式、差動和電流探棒
  • 12.1 吋(307 公釐) 高亮度 XGA 顯示器搭配觸控螢幕
  • 選配串列觸發與分析
  • I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 USB 2.0 適用的自動串列觸發、解碼和搜尋選項
  • MIPI® D-PHY DSI-1 與 CSI-2、8b/10b、乙太網路 及 PCI Express 適用的自動串列分析選項
  • 串列資料流時脈還原
  • 64 位元 NRZ 串列碼型觸發,可隔離碼型相依效果,速率高達 1.25 Gb/s
  • 選配特定技術分析
  • 軟體解決方案可為 MIPI® D-PHY、乙太網路、車用乙太網路、MOST 及 USB 2.0 相容性測試、抖動、時序、眼圖、功率、DDR 記憶體匯流排分析,以及寬頻射頻等領域提供內建的專業技術
  • 極限與遮罩測試提供快速的訊號特性分析
